Messen mit SERAI 6-10

(27.11.02)

Im Zusammenhang mit dem häufig eingesetzten Seriellen Analog-Interface SERAI 6-10 tauchen immer wieder Fragen nach der Programmierung auf. Hier soll deshalb ein zusätzliches Programmbeispiel vorgestellt werden. Eventuelle Probleme mit der Spannungsversorgung über einen Laptop kann eine externe Spannungsversorgung lösen.

1. SERAI 6-10 in Visual Basic 5/6

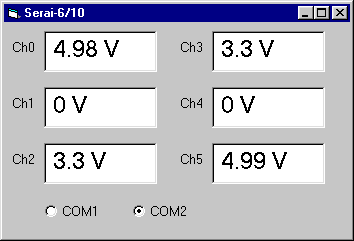

Die Dokumentation zum SERAI 6-10 enthält ein Programmbeispiel für Visual Basic 3. Inzwischen wird aber meist mit VB5 oder VB 6 gearbeitet. Im Gegensatz zur älteren VB3-Software muss nun eine 32-Bit-DLL eingesetzt werden. Dabei müssen einige Unterschiede beachtet werden. Alle Deklarationen der DLL-Funktionen müssen in einem eigenen Modul stehen. Und es muss die Großschreibung beachtet werden. Das folgende Programmbeispiel stammt aus dem "Handbuch der PC-Mess- und Steuertechnik" von B. Kainka und verwendet die RSCOM.DLL, die im gleichen Buch im Quelltext vorgestellt wird. Das Beispiel. wurde mit VB5 entwickelt und kann für COM1 und COM2 verwendet werden.

Programmbeispiel incl. RSCOM.DLL (serai610vb.zip, 35 K)

Zusatzinformation: Die Ansteuerung in einem Word- oder Excel-Makro wird in dem Buch "Messen, Steuern, Regeln mit Word und Excel" (3. Auflage) im Kapitel 6.10 behandelt. Es wird u.a. beschreiben, wie das Gerät für direkte Widerstandmessungen eingesetzt werden kann. Dies ist möglich, weil die internen Spannungsteiler für die bipolaren +/-10V-Eingänge zugleich einen geringen Messstrom auf den Eingang legen.

2. Externe Betriebsspannung für SERAI 6-10

Alle AD-Wandler aus der SERAI-Serie kommen ohne ein zusätzliches Netzteil aus und werden direkt über RS232 des PC versorgt. Zur Stromversorgung wird die TXD-Leitung verwendet, die im Normalfall ca. 10 V liefert. Der Strombedarf von ca. 5 mA kann von einer üblichen PC-Schnittstelle leicht bereitgestellt werden. Anders ist es jedoch bei vielen Laptops, die aus Gründen der Energieersparnis nur etwa 6 V liefern. Das führt zu einer unzureichenden Spannungsversorgung und damit zu einer schlechten Messgenauigkeit.

Ob die Spannungsversorgung ausreicht, kann leicht festgestellt werden. An der Klemme 1 des Geräts muss eine Spannung von 5 V liegen. Intern gelangt der Versorgungsstrom von der TXD-Leitung über eine Schutzdiode (Spannungsabfall ca. 0,5 V) und einen Spannungsregler 78L05 (minimaler Spannungsabfall ca. 1,5 V) an den AD-Wandler. Man benötigt also mindestens 7 V an der TXD-Leitung für eine stabile Versorgung. Aus diesem Grunde ist ein üblicher Laptop oft nicht ausreichend. Einige Anwender greifen deshalb auf eine zusätzliche externe Versorgung zurück.

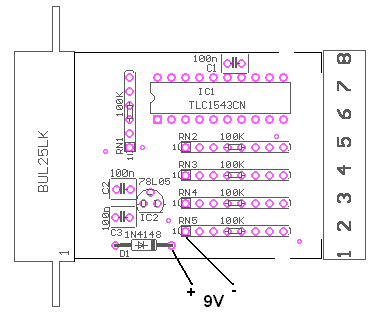

Nach dem vorsichtigen Öffnen des Geräts kann man an den eingezeichneten Lötpunkten ein zusätzliches Kabel anlöten. Damit kann das Gerät z.B. über eine 9-V-Blockbatterie versorgt werden. Leider erlischt durch diesen Umbau die Garantie des Geräts. Äußerste Vorsicht ist auch deshalb geboten, weil nun kein Verpolungsschutz mehr besteht.


Weitere Informationen zum Thema:

Informationen und Software zum Serai 8-10: www.ak-modul-bus.de/technik/serei610.html
Einsatz einer DLL in Visual Basic: www.B-Kainka.de/vb5.htm
Handbuch der PC-Mess- und Steuertechnik: www.B-Kainka.de/pcmess.htm
Messen, Steuern, Regeln mit Word und Excel: www.B-Kainka.de/buch2.htm
