Allgemeine Beschreibung

Das CompuLAB-USB - Interface ist ein  PC-Interface mit universellen Ein- und Ausgängen.
 Im einzelnen handelt es sich dabei um:

  • 8 digitale Eingänge (TTL-Pegel)
  • 8 digitale Ausgänge (TTL-Pegel)
  • 2 analoge Eingänge (0-5 Volt)
  • bis zu 9 weitere analoge Eingänge

die Stromversorgung erfolgt direkt über den USB. Für Versuche mit externen Verbrauchern wird ein  Steckernetzteil 12V/0,5A (z.B.NT51) benötigt.

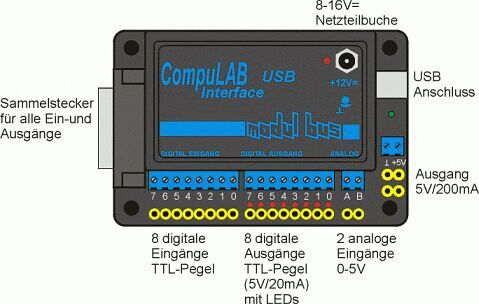

Anschlüsse

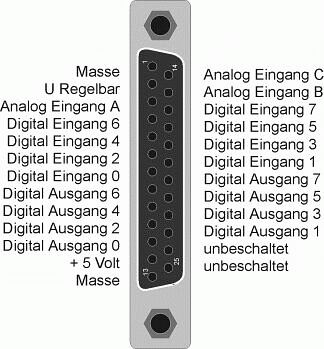

Belegung des Sammelsteckers





Inbetriebnahme


Das CompuLAB - USB wird über ein USB-Kabel vom Typ A-B mit einem USB-Anschluss des Computers verbunden. Ein Netzteil ist dazu nicht erforderlich (Versorgung ist Bus-powered). Beim ersten Verbinden des USB-CompuLAB erscheint eine PlugAndPlay-Meldung "Neues Gerät gefunden". Der Anwender wird aufgefordert, die beiliegende Diskette mit Treiber-Informationen einzulegen. Das System findet dann die INF-Datei COMPULAB.INF und die zugehörige Treiberdatei COMPULAB.SYS. Der Treiber wird vom System installiert Im Windows-Geräte-Manager kann man nun das neue Gerät finden. Bei einer Trennung des Geräts vom PC wird der Gerätetreiber automatisch wieder aus dem Speicher entfernt. Beim jedem neuen Anschluss dauert es nur etwa eine Sekunde, bis der Treiber wieder automatisch geladen wird.

Der erste Test der Geräte erfolgt mit der Software Compact-2000.
Einige Progammierbeispiele finden Sie unter CompuLAB-USB und Visual- Basic


Anschlußmöglichkeiten


Experimentiermaterial
An die Schraubklemmen oder die 2mm-Buchsen können direkt Mikroschalter, LEDs, Potentiometer und einfache Sensoren angeschlossen werden. Versuche, die insgesamt nicht mehr als 50 mA benötigen, können ohne Netzteil durchgeführt werden. Beim Anschluss eines Steckernetzteils erhöht sich die Genauigkeit der Spannungsmessungen.

Funktionsmodelle
An den Sammelstecker können Funktionsmodelle wie zum Beispiel Codekartenleser, Ampeln, Bergsteiger etc. angeschlossen werden. Dazu ist ein Steckernetzteil erforderlich

PowerBox
Die PowerBox wird über den 25pol. SubD-Stecker direkt an das CompuLAB-USB angedockt. Damit wird die Ausgangsleistung der digitalen Ausgänge auf 5-12V/600mA verstärkt. Damit sind folgende Funktionsmodelle anschließbar: Robotermodelle, StyroPlot, GraBoMat.

Sensoren
Über den Sensoradapter (Kurz-Bez.: SA) können eine Reihe von Sensoren z.B. für Temperatur, Licht, Lärm, pH-Wert etc. angeschlossen werden.


Technische Daten


Digitale Ausgänge
Die digitalen Ausgänge schalten zwischen 0 Volt und 5 Volt (CMOS-TTL-Pegel). Sie können mit max. 20 mA pro Ausgang belastet werden.

Digitale Eingänge
Die digitalen Eingänge arbeiten mit einem 5 V Pegel. Sie sind aktiv LOW und überspannungsfest bis 24 V.

Analoge Eingänge
Der Messbereich der analogen Eingänge beträgt 0 - 5 Volt. Sie sind bis 24 Volt überspannungsfest. Die Auflösung beträgt bis zu 10 Bit bzw. 5 mV.

Zusätzliche analoge Eingänge
Ein weiterer Analogeingang befindet sich am Sammelstecker. Dieser Eingang besitzt keinen Innenwiderstand gegen Masse und ist extrem hochohmig.

Alle acht digitalen Eingänge können mit geeigneter Software ebenfalls als Analogeingänge verwendet werden.


.
.
