Transistorprüfer

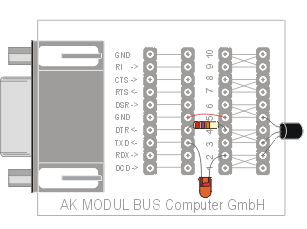

Ein Transistor verstärkt einen schwachen Basisstrom zu einem größeren Kollektorstrom. Die beiliegenden Transistoren BC548 erreichen eine Stromverstärkung von bis zu 300fach. Verwenden Sie das BLINK-Programm für einen einfachen Transistor-Prüfer. Der Ausgang DTR steuert über einen Widerstand den Basistrom. Der verstärkte Kollektorstrom fließt durch die LED und bewirkt ein Blinken. Die Betriebsspannung wird von der permanent eingeschalteten TXD-Leitung geliefert.






Ein defekter, also z.B. durchgebrannter Transistor kann entweder einen dauerhaften Kurzschluß zwischen Emitter und Kollektor aufweisen. Dann ist die LED immer an. Oder er hat seine Verstärkung z.B. durch ein Durchbrennen eines inneren Anschlusses verloren. In diesem Fall leuchtet die LED nie.

Ein Transistor funktioniert auch dann, wenn man Emitter und Kollektor vertauscht, allerdings nur mit sehr geringer Stromverstärkung. Die LED blinkt dann nur sehr schwach. Sie können den Transistor umdrehen, um die normale Funktion zu überprüfen.

ic_ia2.gif (1707 Byte) Zusatzaufgabe: Prüfen von PNP-Transistoren
